浅谈冷却塔的分类及各自优势特点分析:

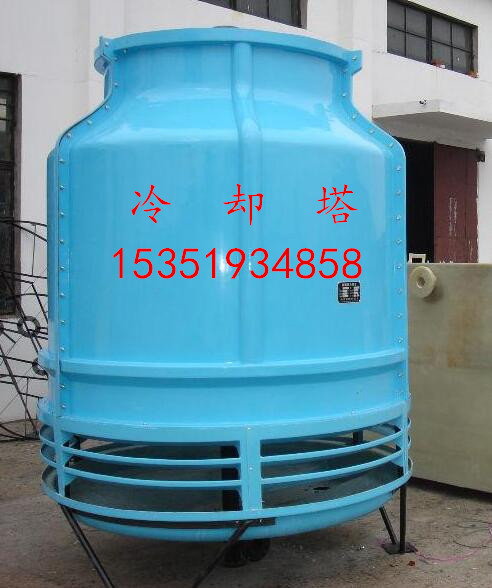

一、逆流塔:
1、水在塔内填料中,水自上而下,空气自下而上,两者流向相反一种冷却塔。
2、逆流冷却塔热力性能好、分三个冷却段:
①布水器到填料顶这一空间,此段的水温较高,所以仍可将热量传给空气。
②填料水与空气热交换段。
③填料至集水池空间淋水段,水在此段被冷却称之为“尾效”。在我国北方水温可下降1-2℃。综上所述,逆流塔比横流塔在相同的情况下,填料体积小20%左右,逆流塔热交换过程更合理冷效高。
3、配水系统不易堵塞、淋水填料保持清洁不易老化、湿气回流小、防冻化冰措施更容易。多台可组合设计,冬季以所需的水温水量可合并单台运行或全部停开风机。
4、施工安装检修容易、费用低,常用在空调和工业大、中型冷却循环水中。

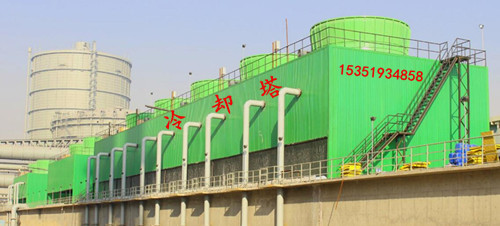

二、横流塔:
l、水在塔内填料中,水自上而下,空气自塔外水平流向塔内两者流向呈垂直正交一种冷却塔。常用在噪声要求严格的居民区内,是空调界使用较多的冷却循环塔。优点:节能、水压低、风阻小、亦配置低速电机、无滴水噪声和风动噪声,填料和配水系统检修方便。
2、可随建筑形状随意构筑基础多台放置,根据所需的水温分别启动单台或多台冷却塔。
3、应注意的是:框架要多40%热交换时要有较多的填料体积,填料易老化、配水孔易堵塞、防结冰不好、湿气回流大。横流塔的优点正是逆流塔的缺点。
三、喷雾通风无填料冷却塔:
采用独特的喷雾喷嘴安装在冷却塔底上部进风处,有喷雾自旋无电机送风和塔顶排风两种方式。将热水经喷嘴内旋片时产生内旋流形成细微雾状化喷出,使雾状存 在、向上喷顺流亦下落逆流两个冷却时效。雾化均匀无中空现象,冷却效果稳定、电能消耗低、漂水率0.01%,不用填料、造价低寿命长,符合 GB7190.1-1997国家标准。使用范围冶金、食品、化工、高浊、高温、防腐冷却塔。
四、封闭式冷却塔
1. 封闭式冷却塔是传统冷却塔的一种变形和发展。它实际上是一种蒸发式冷却塔,冷却器和湿式冷却塔的组合,它是卧式的蒸发式冷却塔,工艺流体在管内流过,空气 在管外流过,两者互不接触。塔底蓄水池内的水由循环泵抽取后,送往管外均匀地喷淋下来。与工艺式流体热水或制冷剂和管外空气并不接触,成为一种封闭式冷却 塔,通过喷淋水增强传热传质的效果。
2.封闭式冷却塔适用于对循环水质要求较高的各种冷却系统,在电力、化工、钢铁、食品和许多工业部门有应用前景。另一方面,与空冷式热交换器相比,蒸发式冷却塔利用管下侧水的蒸发潜热,使空气侧传热传质显著增强,也具有明显的优点。
|
